氣動軟密封蝶閥是一種常見的控制閥門，主要用于管道中流體的控制和調節。它具有結構簡單、操作方便、密封性好等優點，因此在許多工業領域被廣泛應用。
氣動軟密封蝶閥是一種采用壓縮空氣作為動力源，通過閥桿帶動閥芯在閥體內旋轉90°C實現全開或全閉動作的調節閥。它廣泛應用于石油、化工、造紙等行業，適用于遠距離集中控制或就地控制的場合。

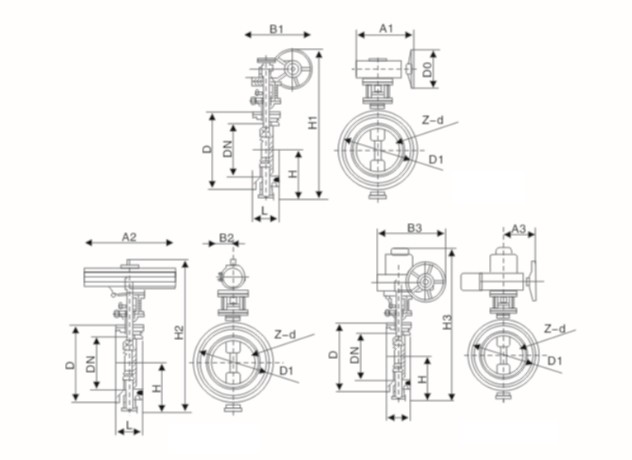

產品結構圖
工作原理與結構特點
工作原理：氣動軟密封蝶閥利用壓縮空氣推動活塞式執行機構，通過閥桿使蝶板在0-90°范圍內轉動，以控制介質流通的啟閉。
結構特點：通常采用雙偏心或三偏心結構，具有越關越緊的密封功能，密封副材料常選用不銹鋼和丁腈耐油橡膠，使用壽命長。橡膠密封圈可以位于閥體上或蝶板上，適應不同介質需求。
驅動方式與可選附件
驅動方式：氣動驅動，工作壓力在5~7Bar范圍內。
可選附件：包括電磁閥、限位開關、過濾減壓閥、電氣定位器等，以實現智能控制與定位。
氣動軟密封蝶閥的特點之一是其結構簡單。它由閥體、閥板、密封環、驅動裝置等基本部件組成，各部件均采用模塊化設計，易于拆卸和維修。與傳統的截止閥和調節閥相比，氣動軟密封蝶閥的設計更加緊湊，可以大大減少管道空間的占用，使得管道布局更加靈活和自由。
氣動軟密封蝶閥的操作方便。它采用氣動執行機構進行控制，可以通過信號調節或手動操作來實現對閥門的開啟和關閉。與手動操作相比，氣動操作更加方便快捷，能夠有效提高生產效率和工作效率。同時，產品具有良好的反應速度，可以在短時間內響應控制信號并實現閥門的開關。
重要的是，氣動軟密封蝶閥具有很好的密封性能。它采用雙向密封結構，即閥板兩側均設置有密封環，可以有效地防止流體泄漏，并且具有優異的耐腐蝕性和耐高溫性能。這意味著它可以應對各種惡劣環境下的工作條件，包括強酸強堿、高溫高壓等。
當然，在使用氣動軟密封蝶閥時，需要注意以下幾點。首先是閥門的選型問題，應根據實際工況選擇合適的材質和規格。其次是安裝位置的選擇，應保證閥門在正常工作狀態下能夠正常運轉，并且方便日常維護。最后是定期維護和檢修，保持閥門的正常運行狀態，延長使用壽命。
氣動軟密封蝶閥具有諸多優點，是管道系統中重要的一部分。隨著工業技術的發展和應用范圍的擴大，氣動軟密封蝶閥將會越來越受到重視和應用。
以上就是本篇為您分享的全部內容，希望以上的內容能夠?qū)Υ蠹矣兴鶐椭兄x您的觀看和支持，后期會整理更多資訊給大家，敬請關注我們的網站更新。
