| 閥體材質 | WCB碳鋼、304不銹鋼、316不銹鋼 |
|---|---|
| 公稱通徑 | DN15~100mm |
| 公稱壓力 | PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃) |
| 執行機構 | 雙作用氣缸、單作用氣缸(彈簧復位) |
| 控制附件 | 電磁閥、限位開關、氣源三聯件、電氣定位器、保位閥、手輪 |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

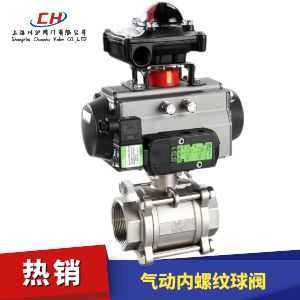

氣動內螺紋球閥是一種轉角90°的旋轉類球閥，適用于PN1.0～4.0MPa，工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
附件選型
氣動內螺紋球閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）
| 公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||
| 閥體形式 | 三片式精鑄閥體 | |||||||||
| 連接形式 | 螺紋式、焊接式 | |||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||
| 流量特性 | 近似快開型 | |||||||||
| 動作范圍 | 0～90° | |||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) | |||||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | |||||||||
| 回差 | 帶定位器：小于全行程的2% | |||||||||
| 可調范圍 | 250：1 | |||||||||
| 配置執行機構 | 可配GT、AT、AR、AW系列單雙作用氣動執行器 | |||||||||
| 控制方式 | 開關兩位控制、4-20mA模擬量控制 | |||||||||
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
| 設計依據 | GB標準 | ANSI標準 |
|---|---|---|
| 設計標準 | GB/12237 | ANSI B16.34 |
| 試驗和檢驗 | JB/T9092 | API 598 |
| 公稱通徑 DN | 連接法蘭尺寸 | |||||
|---|---|---|---|---|---|---|
| DN | in | d | L | G | Lo | ~H |
| 15 | 1/2 | 15 | 72 | 1/2 | 141 | 159 |
| 20 | 3/4 | 20 | 82 | 3/4 | 141 | 167 |
| 25 | 1 | 25 | 90 | 1 | 141 | 172 |
| 32 | 1-1/4 | 32 | 112 | 1-1/4 | 159 | 210 |
| 40 | 1-1/2 | 40 | 120 | 1-1/2 | 211 | 218 |
| 50 | 2 | 50 | 145 | 2 | 211 | 248 |
| 65 | 2-1/2 | 65 | 185 | 2-1/2 | 248 | 273 |
| 80 | 3 | 80 | 210 | 3 | 269 | 313 |
