閥體材質	WCB、304不銹鋼、316不銹鋼
公稱通徑	DN15~200mm
公稱壓力	PN1.6MPa、2.5MPa、Class150
密封形式	聚四氟乙烯PTFE密封(-40~+150℃)合金鋼密封(-29-+425℃)
適用介質	水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式	手柄、蝸輪、電動、氣動、液動等
行業應用	應用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

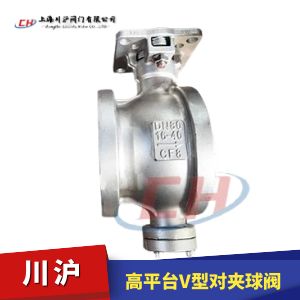

高平臺V型對夾球閥型號：Q70H/Q70F

高平臺V型對夾球閥是特殊類型球閥，它的關閉件是球缺體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，與閥座之間形成剪切作用，對介質具有強有力的切斷力，球缺體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。三通球閥閥芯結構有L型和T型2種方式，可以用來分配不同的流向。根據不同的介質和介質的溫度，選擇合適的閥座。

執行機構選型
高平臺V型對夾球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動高平臺V型對夾球閥（開關型和調節型控制信號4-20mA）和氣動高平臺V型對夾球閥（開關型和調節型控制信號4-20mA）

高平臺V型對夾球閥零部件參數

序號No	零件PARTS	材料MATERIAL
1	閥體	CF8
2	球體	304+HCr
3	閥桿	F304
4	軸套	304+復合材料
5	填料墊	304
6	填料	柔性石墨
7	填料壓板	CF8
8	外六角螺栓	不銹鋼
9	底蓋	CF8
10	下軸	F304
11	軸套	304+復合材料
12	纏繞墊	304+石墨
13	內六角螺栓	不銹鋼
14	閥座	304+NI55
15	O型圈	Viton
16	石墨閥座圈	柔性石墨
17	壓圈	F304
18	碟簧	17-7PH
19	雙頭螺柱	不銹鋼
20	定位片	不銹鋼

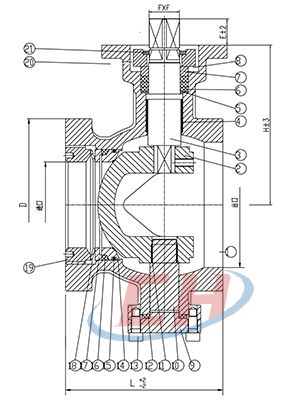

高平臺V型對夾球閥結構圖

高平臺V型對夾球閥安裝尺寸

公稱通徑 DN(mm)	L	進口	出口	D	FXF	E	H	支架尺寸
15	62	15	25	48	11X11	14	72	F05
20	62	15	25	48	11X11	14	72	F05
25	62	20	38	67	11X11	14	72	F05
32	62	25	45	82	11X11	14	76	F05
40	62	32	49	90	11X11	14	78	F05
50	75	40	64	100	14X14	17	96	F05XF07
65	90	50	85	125	14X14	17	104	F05XF07
80	100	65	100	133	17X17	20	121	F07XF10
100	115	76	110	154	17X17	20	130	F07XF10
125	130	98	140	180	17X17	20	145	F07XF10
150	160	120	170	215	27X27	30	185	F10XF12
200	200	150	215	265	27X27	30	222	F12XF14X16
