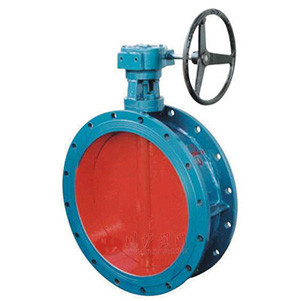

法蘭式通風蝶閥用于通風除塵及高溫?zé)煔夤艿老到y(tǒng)，作雙向啟閉與調節流量用。閥門結構簡單，性能可靠，可任意方向安裝，可以不受介質流向限制。閥門分段軸設計，薄型蝶板，是流阻較小的蝶閥。法蘭式安裝，安裝方便，結構尺寸短，重量輕.節省安裝空間。
| 型號 | D341W-1/2.5/6C | D341W-1/2.5/6P | D341W-1/2.5/6R |
| 適用介質 | 空氣、煙氣、含塵氣體等 | 高溫?zé)煔狻⒑瑝m氣體等 | 腐蝕性煙氣、含塵氣體等 |
| 適用溫度 | ≤400℃ | ≤650℃ | ≤350℃ |
| 泄漏量 | 1% | ||
| 零件名稱 | 閥體 | 蝶板 | 閥桿 | 填料 |
| 材料 | Q235A、304、316、310 | Q235A、304、316、310 | 2Cr13、不銹鋼 | 柔性石墨 |

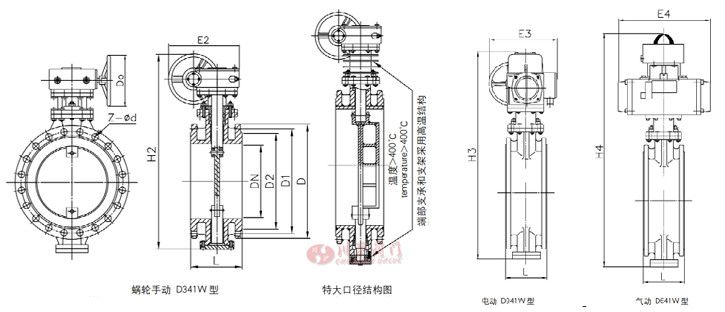

| DN | L | D | D1 | D2 | Z-d | 蝸輪 D341W型 | 電動D941W型 | 氣動 D641W型 | ||||
| D0 | E2 | H2 | E3 | H3 | E4 | H4 | ||||||
| 50 | 108 | 140 | 110 | 88 | 4-14 | 150 | 193 | 435 | 125 | 490 | 180 | 443 |
| 65 | 112 | 160 | 130 | 108 | 4-14 | 150 | 193 | 440 | 125 | 515 | 180 | 467 |
| 80 | 114 | 190 | 150 | 124 | 4-18 | 150 | 193 | 475 | 125 | 525 | 245 | 510 |
| 100 | 127 | 210 | 170 | 144 | 4-18 | 150 | 193 | 495 | 125 | 560 | 245 | 540 |
| 125 | 140 | 240 | 200 | 174 | 8-18 | 150 | 193 | 535 | 245 | 760 | 245 | 587 |
| 150 | 140 | 265 | 225 | 199 | 8-18 | 150 | 193 | 645 | 245 | 765 | 350 | 685 |
| 200 | 140 | 320 | 280 | 254 | 8-18 | 220 | 330 | 710 | 245 | 900 | 350 | 775 |
| 250 | 140 | 375 | 335 | 309 | 12-18 | 220 | 330 | 785 | 313 | 990 | 350 | 855 |
| 300 | 170 | 440 | 395 | 363 | 12-22 | 280 | 350 | 950 | 313 | 1015 | 600 | 1000 |
| 350 | 170 | 490 | 445 | 413 | 12-22 | 280 | 350 | 1080 | 313 | 1110 | 600 | 1035 |
| 400 | 190 | 540 | 495 | 463 | 16-22 | 320 | 496 | 1170 | 313 | 1280 | 600 | 1105 |
| 450 | 190 | 595 | 550 | 518 | 16-22 | 320 | 496 | 1240 | 439 | 1330 | 750 | 1160 |
| 500 | 190 | 645 | 600 | 568 | 20-22 | 320 | 496 | 1375 | 439 | 1460 | 750 | 1270 |
| 600 | 210 | 755 | 705 | 667 | 20-26 | 320 | 496 | 1590 | 556 | 1950 | 750 | 1490 |
| 700 | 210 | 860 | 810 | 772 | 24-26 | 400 | 686 | 1630 | 556 | 2050 | 750 | 1720 |
| 800 | 210 | 975 | 920 | 678 | 24-30 | 400 | 686 | 2060 | 730 | 2280 | 750 | 1950 |
| 900 | 250 | 1075 | 1020 | 978 | 24-30 | 400 | 686 | 2180 | 730 | 2390 | 1060 | 2130 |
| 1000 | 250 | 1175 | 1120 | 1078 | 28-30 | 400 | 686 | 2380 | 730 | 2570 | 1060 | 2360 |
| 1200 | 250 | 1375 | 1320 | 1295 | 32-30 | 400 | 686 | 2650 | 730 | 2890 | 1360 | 2610 |
| 1400 | 300 | 1575 | 1520 | 1510 | 36-30 | 500 | 850 | 3160 | 890 | 3150 | 1380 | 2920 |
| 1600 | 300 | 1790 | 1730 | 1710 | 40-30 | 500 | 650 | 3320 | 890 | 3390 | 2840 | 3360 |
| 1800 | 300 | 1990 | 1930 | 1918 | 44-30 | 500 | 850 | 3410 | 890 | 3620 | 2640 | 3490 |
| 2000 | 300 | 2190 | 2130 | 2125 | 48-30 | 500 | 850 | 3620 | 890 | 3810 | 3300 | 3760 |
| 2200 | 350 | 2405 | 2340 | 2295 | 52-33 | 500 | 850 | 3850 | 890 | 4070 | ||
| 2400 | 350 | 2605 | 2540 | 2495 | 56-33 | 500 | 850 | 4070 | 890 | 4220 | ||
| 2600 | 350 | 2005 | 2740 | 2695 | 60-33 | 500 | 850 | 4300 | 890 | 4490 | ||
| 2800 | 400 | 3030 | 2960 | 2910 | 64-3$ | 500 | 916 | 4510 | 1090 | 5250 | ||
| 3000 | 400 | 3230 | 3160 | 3110 | 68-36 | 600 | 966 | 4730 | 1090 | 5460 | ||
| 3200 | 450 | 3430 | 3360 | 331O | 72-36 | 600 | 966 | 4980 | 1090 | 5710 | ||
| 3400 | 450 | 3630 | 3560 | 3510 | 76-36 | 600 | 966 | 5270 | 1090 | 6150 | ||
| 3600 | 450 | 5840 | 3770 | 3720 | 80-36 | 600 | 966 | 5520 | 1090 | 6630 | ||
| 3800 | 450 | 4050 | 3970 | 3920 | 80-39 | 800 | 1130 | 6560 | 1180 | 7850 | ||
| 4000 | 500 | 4245 | 4170 | 4120 | 84-39 | 800 | 1130 | 7100 | 1180 | 8180 | ||
| 4500 | 500 | 4650 | 4750 | 4660 | 92-48 | 800 | 1130 | 7830 | 1450 | 8920 | ||
| 5000 | 500 | 5350 | 5250 | 5160 | 96-48 | 900 | 1180 | 8520 | 1450 | 9630 | ||
| 5500 | 500 | 5850 | 5750 | 5660 | 100-48 | 900 | 1180 | 9650 | 1450 | 10720 | ||
| 6000 | 600 | 6400 | 6250 | 6180 | 108-56 | 900 | 1180 | 10550 | 1820 | 11580 | ||
