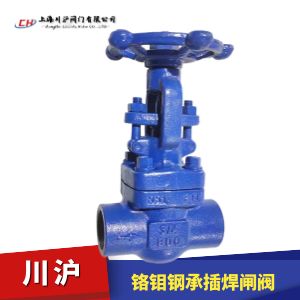

鉻鉬鋼焊接閘閥閥體材質采用鉻鉬鋼，結構緊湊、設計合理、閥門剛性好、通道流暢、流阻系數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用柔性石墨填料、密封可靠、操作輕便靈活。
閥門連接方式可選：焊接、內螺紋、法蘭連接等。
溫度等級：to~500℃等。
公稱壓力可選：Class150lb ~ Class1500lb。
閥門尺寸：1/2" ~ 4"
設計制造標準：API 602, BS6364,MSS SP-134,ASME B16.34/B16.5。

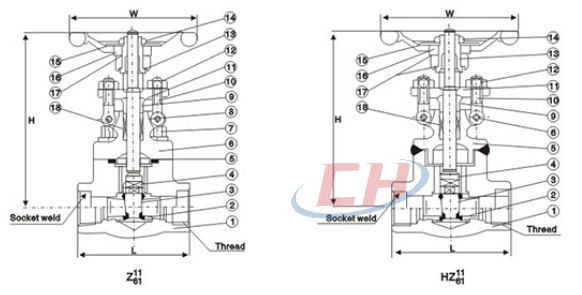

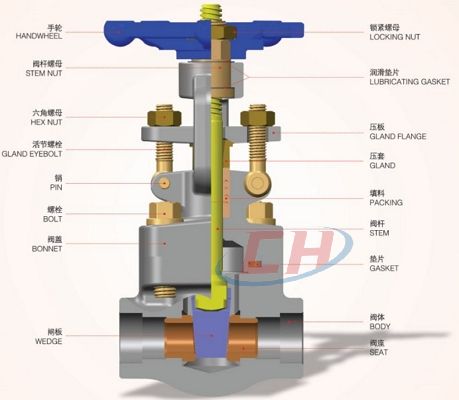

| 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
|---|---|---|---|---|---|
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 閥體 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 閥座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 閘板 | A276 410 & 430 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | 閥桿 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 墊片 | 316夾柔性石墨 | 316夾PIFE | ||
| 6 | 閥蓋 | A105 | A182 F22 | A182 F304(L) | A182 F316(l) |
| 7 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 8 | 銷釘 | A276 420 | A276 304 | ||
| 9 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | 填料壓板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) |
| 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 13 | 閥桿螺母 | A276 410 | |||
| 14 | 鎖緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 銘牌 | SS | |||
| 16 | 手輪 | A197 | |||
| 17 | 潤滑墊片 | A473 431 | |||
| 18 | 填料 | Flexible Graphite | PTFE | ||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
| 規格specs | S | L | T | W | H(開) | 重量 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 英制bttshssstm | 公制mettessem | ANSI | JI | S | ANSI牙型60 | JIS,ISC,BC牙型55° | ||||||||||
| 縮徑RP | 全徑FF | 縮徑RP | 全徑FP | 縮徑RP | 全徑FP | 縮徑RP | 全徑FP | 縮徑RP | 全徑FP | 縮徑RP | 全徑FP | 縮徑RP | 全徑FP | |||
| 3/8 | 10 | 17.6 | 17.9 | 79 | 3/8 | 3/8 | 100 | 166 | 2.2 | |||||||
| 1/2 | 3/8 | 15 | 10 | 21.8 | 17.6 | 22.2 | 17.9 | 79 | 1/2 | 3/8 | 1/2 | 3/8 | 100 | 168 | 2.2 | 2.2 |
| 3/4 | 1/2 | 20 | 15 | 27.1 | 21.8 | 27.7 | 22.2 | 92 | 3/4 | 1/2 | 3/4 | 1/2 | 100 | 169 | 2.2 | 2.2 |
| 1 | 3/4 | 25 | 20 | 33.8 | 27.1 | 34.5 | 27.7 | 111 | 1 | 3/4 | 1 | 34 | 125 | 193 | 4.3 | 4.3 |
| 1-1/4 | 1 | 32 | 25 | 42.6 | 33.8 | 43.2 | 34.5 | 120 | 1-1/4 | 1 | 1-1/4 | 1 | 160 | 236 | 5.9 | 5.9 |
| 1-1/2 | 1-1/4 | 40 | 32 | 48.7 | 42.6 | 49.1 | 43.2 | 120 | 1-1/2 | 1-1/4 | 1-1/2 | 14 | 160 | 246 | 6.9 | 6.9 |
| 2 | 1-1/2 | 50 | 40 | 61.1 | 48.7 | 61.1 | 49.1 | 140 | 2 | 1-1/2 | 2 | 1/2 | 180 | 283 | 11.1 | 11.1 |
| 2 | 50 | 61.1 | 61.1 | 178 | 2 | 2 | 200 | 330 | 15.2 | |||||||
