美標手動刀閘閥閥門特點：
1、刀閘閥是由狹窄的閥體和滑動閘板構成。
2、閘板有鋒利的刀口，能夠?qū)⒘黧w介質中的固體顆粒排開或切割。
3、閘板表面拋光處理加強了閘板穿透力，有效保護了填料和閥座的使用壽命。
4、閥體底部配置了閘板壓緊裝置，能夠安全第將閘板支撐壓緊在閥座上，確保關閉緊密有效。
5、產品廣泛用于造紙、水處理、電力、化工、鋼鐵、采礦等行業。
美標手動刀閘閥應用領域：火力發電廠、鋼鐵、石油、化工、造紙、生物工程、等行業。適用于鍋爐蒸氣、石灰漿液、含顆粒海水輸送、高硬度顆粒、含軟顆粒又帶腐蝕性介質、粉末、煙氣脫硫、排灰、排渣、給水處理。依用途更換材料,可用于不同溫度和介質中。

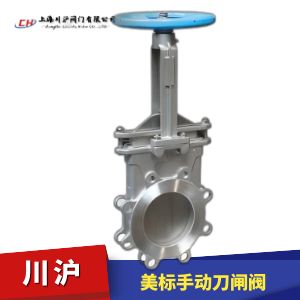

| PZ73X/F/H/Y美標手動刀閘閥 | ||||
| 公稱壓力 | 0.6MPa、1.0MPa、1.6MPa、150Lb | |||
| 公稱通徑 | DN50~1200mm? NPS? 2"~40' | |||
| 適用溫度 | -38~+900℃(具體溫度范圍視密封副材質和介質性質而定) | |||
| 連接法蘭 | ANSI?? B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS | |||
| 主體材料 | WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M | |||

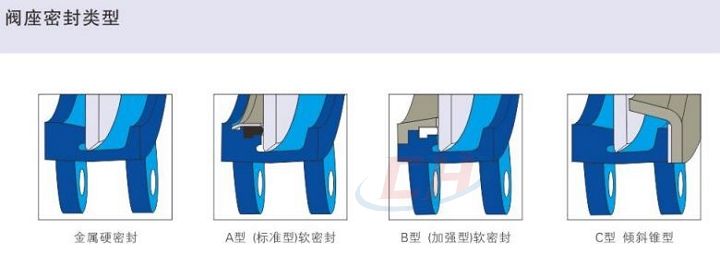

| 密封型式 | 硬密封、軟密封 | |||
| 泄漏量 | ??? 硬密封 | D級(液體0.1XDNmm'/s) | 軟密封 | ??? A級(零泄漏) |
| 配套附件 | 安裝法蘭 | |||

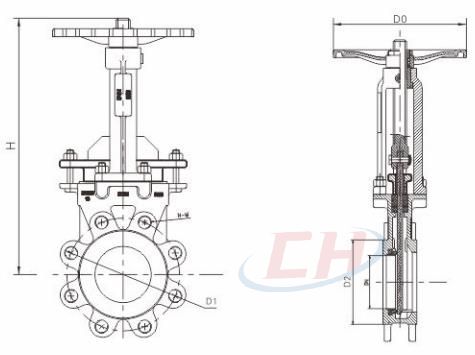

| 公稱通徑 | L | D | D1 | D2 | 法蘭孔數 | 通孔直徑 | |
|---|---|---|---|---|---|---|---|
| In（英寸） | mm | mm | mm | mm | mm | n-Th | d |
| 2 | 50 | 48 | 152 | 120.5 | 92 | 4-W5/8 | 19 |
| 2-1/2 | 65 | 48 | 178 | 139.5 | 105 | 4-W5/8 | 19 |
| 3 | 80 | 51 | 190 | 152.5 | 127 | 4-W5/8 | 19 |
| 4 | 100 | 51 | 229 | 190.5 | 157 | 8-W5/8 | 19 |
| 5 | 125 | 57 | 254 | 216.5 | 186 | 8-W3/4 | 22 |
| 6 | 150 | 57 | 279 | 241.5 | 216 | 8-W3/4 | 22 |
| 8 | 200 | 70 | 343 | 298.5 | 270 | 8-W3/4 | 22 |
| 10 | 250 | 70 | 406 | 362 | 324 | 12-W7/8 | 25 |
| 12 | 300 | 76 | 483 | 432 | 384 | 12-W7/8 | 25 |
| 14 | 350 | 76 | 533 | 476 | 413 | 12-W1 | 29 |
| 16 | 400 | 89 | 597 | 539.5 | 470 | 16-W1 | 29 |
| 18 | 450 | 89 | 635 | 578 | 533 | 16-W1-1/8 | 32 |
| 20 | 500 | 114 | 698 | 635 | 584 | 20-W1-1/8 | 32 |
| 24 | 600 | 114 | 813 | 749.5 | 692 | 20-W1-1/4 | 32 |
| 28 | 700 | 117 | 927 | 863.6 | 800 | 28-W1-1/4 | 35 |
| 30 | 750 | 117 | 984 | 914.4 | 857 | 28-W1-1/4 | 35 |
| 32 | 800 | 130 | 1060 | 978 | 914.4 | 28-W1-1/2 | 41 |
| 36 | 900 | 160 | 1168 | 1086 | 1022 | 32-W1-1/2 | 41 |

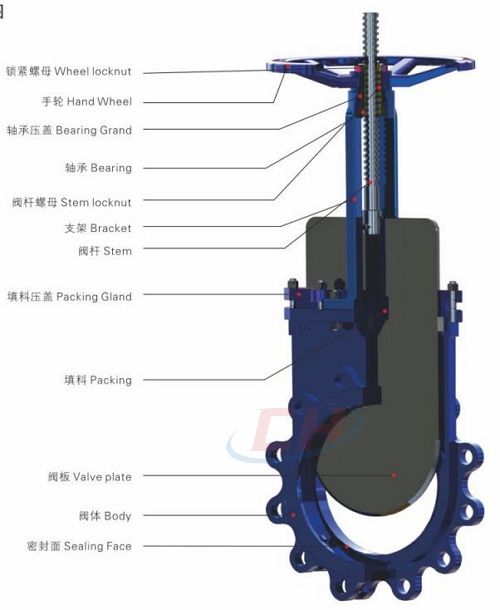

1.可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物。
2.不銹鋼閘板可防止腐蝕引起的密封泄漏。
3.整體的不銹鋼材質，可防止腐蝕破壞。
4.短結構長度，可節省原料、安裝空間，也有效支持管道強度。
5.科學的上密封填料函設計，使上密封安全有效，經久耐用。
6.三角形的支架節省原材料，保證需要的力學性能。
7.閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封。
8.閥體加強筋設計提高閥體強度。
9.不銹鋼閥桿經久耐用，雙頭螺使用啟閉更為迅速。
10.可任意選用驅動機構。
11.V型閘板可作為調節閥使用。

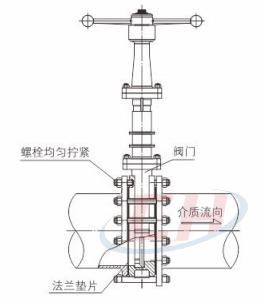

1.安裝前須檢查閥門型號是否與工況相符。
2.橡膠、四氟等軟密封，須檢查閥門內腔及密封面等部位有無雜物，如有須清洗干凈。
3.用戶在安裝前必須考慮預留閥門驅動裝置的必要空間。
4.本廠電(電液)動閥門出廠時均已調試好，用戶第一次使用時，為防止接線錯誤，先手動將閥門開至半開狀態，再接通電源進行空載試開。
5.氣(液)動閥門氣源必須保證供給足夠氣(液)壓。
6.安裝時各螺栓要均勻擰緊。
7.安裝時不能強烈撞擊閥門或任意擰動閥門零部件。
8.閥門上密封處外露的，須定期加注密封脂類。
9.在較為干燥的地區，閥門驅動裝置為正齒輪時，須定期加注潤滑油。
